金属膨脹型サーモスタットEX-3
超高温対応金属膨張型サーモスタット
500℃の高温動作を目的に開発された感熱ロッド式サーモスタットです。特に耐熱性に優れ、過酷な環境下での使用に適しております。

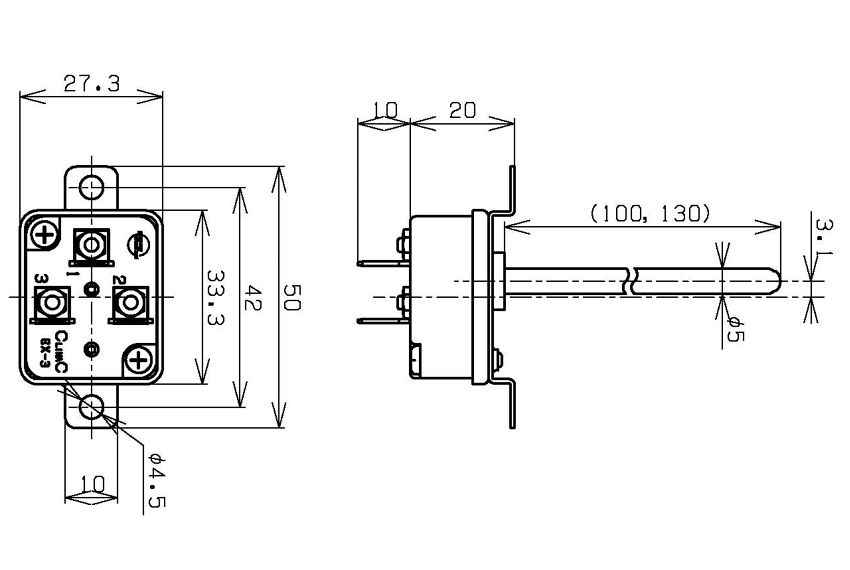

寸法図
規格
| UL | |
|---|---|
| CUL | |
| VDE | |
| JET | |
| CSA | |
| TUV | |
| SEMKO | |
| SAA | |
| CQC |
用途
・熱処理炉
・ボイラー
・ボイラー
特徴1
本体から突き出た棒状のロッドにて熱を感知し動作するタイプのサーモスタットで、500℃までの高温で使用出来ます。
特徴2
単極双投型スイッチを有した機構のもので負荷の投入又は遮断と同時に警報又は標示回路を動作させることができます。
仕様
| タイプ | 単極双投 |
|---|---|
| 定格電流 | AC250V 3A 抵抗負荷 |
| 動作温度 | 170℃〜500℃ |
| 自動復帰温度 | ディファレンシャルを満足する範囲で任意に設定可 |
| ディファレンシャル | 100deg以内（感熱棒の長さで異なる） |
| 温度公差 | ±20℃以上 |
| 耐久開閉 | 10,000回以上 |
| 耐電圧 | AC1,500V・1min 又は AC1,800V・１sec |
| 絶縁抵抗 | 100MΩ以上(DC 500V) |
| 回路抵抗 | 150mΩ以下 |
| 耐熱性 | 感熱部：500℃ スイッチ部：350℃ |
