バイメタルサーモスタットCH-19

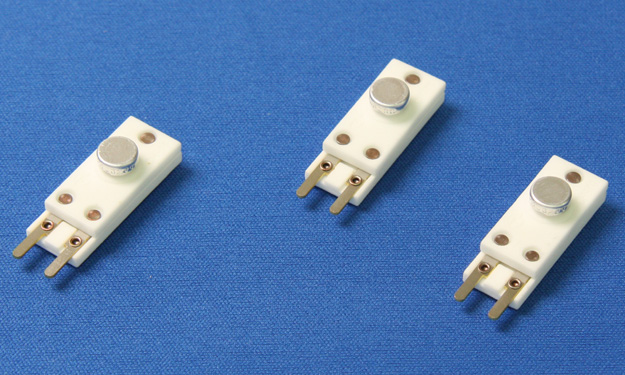

CH-19拡大表示

超高速熱応答ワンショット型サーモスタット

CH-16型の性能をそのままに、両端子を片側から引き出す設計となっております。設計時の配線の取り回しに対し、CH-16型との選択が可能です。

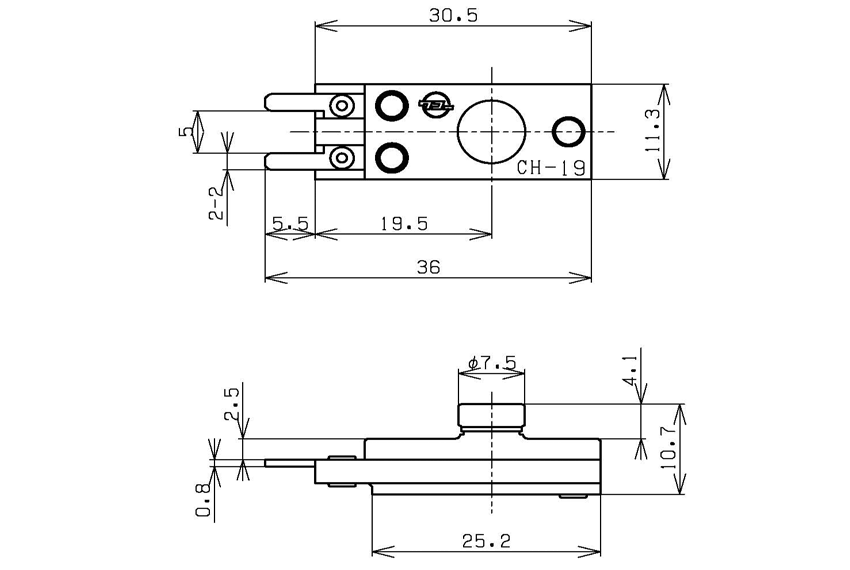

寸法図

CH-19の寸法図拡大表示

規格

UL ●
CUL ●
VDE
JET
CSA
TUV ●
SEMKO
SAA
CQC

用途

・プリンター
・複写機

特徴1

CH-16の端子構造を改良したワンショット型サーモスタットで、温度ヒューズと同様に１回だけ動作し、その後、復帰することはありません。

特徴2

端子は溶接タイプとなります。

仕様

タイプ 単極単投
定格電流 AC250V 17A
抵抗負荷
動作温度 220〜280℃
温度公差 ±7℃以上
耐久開閉 1回
耐電圧 AC1,500V・1min
又は
AC1,800V・１sec
絶縁抵抗 100MΩ以上(DC 500V)
回路抵抗 50mΩ以下
耐熱性 240℃
